سلف قطعهای است که توانایی ذخیره سازی انرژی را در قالب یک میدان مغناطیسی دارد. این قطعه ساده که معمولاً از پیچیدن چند دور سیم حول یک هسته مغناطیسی یا هوا ساخته میشود، رفتارهای بسیار جالبی در برابر جریان الکتریکی از خود نشان میدهد. مهمترین ویژگی سلف، مخالفت آن با تغییرات ناگهانی جریان الکتریکی است. این ویژگی سبب شده تا سلفها در فیلترها، منابع تغذیه سوئیچینگ، نوسانسازها، مدارهای رادیویی و سیستمهای انتقال قدرت نقش حیاتی ایفا کنند. در این مقاله به بررسی عمیق ساختار سلف، انواع مختلف آن و کاربردهایی که در بردهای الکترونیکی دارند، میپردازیم.
سلف چیست و چگونه کار میکند؟
قانون پایه کارکرد سلف بر اساس فیزیک الکترومغناطیس و قانون القای فارادی استوار است. هنگامی که جریان الکتریکی از یک سیم پیچ عبور میکند، یک میدان مغناطیسی در اطراف آن ایجاد میشود. اگر شدت این جریان تغییر کند، میدان مغناطیسی اطراف سیم پیچ نیز دستخوش تغییر میشود. این تغییر در میدان مغناطیسی، ولتاژی را در خود سیم پیچ القا میکند که جهت آن طبق قانون لنز، همواره با عامل به وجود آورنده خود (یعنی تغییرات جریان) مخالفت میکند.
به این خاصیت، خودالقایی یا اندوکتانس میگویند که واحد اندازهگیری آن هانری (H) است. از آنجا که یک هانری واحد بسیار بزرگی است، در مدارهای الکترونیکی معمولاً با واحدهای کوچکتری مانند میلی هانری و میکروهانری سروکار داریم. مخالفت سلف با تغییر جریان باعث میشود که این قطعه در برابر جریان مستقیم (DC) پس از عبور از حالت گذرا مانند یک تکه سیم ساده عمل کند، امادر برابر جریان متناوب، راکتانس سلف با افزایش فرکانس بیشتر میشود؛ بنابراین هرچه فرکانس بالاتر باشد، سلف بیشتر با تغییر جریان مخالفت میکند.
ساختار فیزیکی و پارامترهای کلیدی سلف
توانایی یک سلف در ذخیره میدان مغناطیسی به عوامل متعددی بستگی دارد. تعداد دورهای سیم پیچ، مساحت سطح مقطع آن، طول سیم پیچ و جنس هستهای که سیم حول آن پیچیده شده است، پارامترهای اصلی تعیین کننده مقدار اندوکتانس هستند. هسته سلف میتواند از هوا، آهن، فریت یا پودر آهن ساخته شود. هستههای فریت به دلیل تلفات انرژی کم در فرکانسهای بالا، کاربرد بسیار وسیعی در تجهیزات الکترونیکی مدرن دارند.
علاوه بر مقدار اندوکتانس، پارامترهای دیگری نیز در انتخاب سلف اهمیت دارند. جریان نامی (حداکثر جریانی که سلف میتواند بدون اشباع شدن هسته یا سوختن سیم پیچ تحمل کند)، مقاومت DC سیم پیچ (DCR) که باعث هدررفت توان به صورت گرما میشود و فرکانس رزونانس خودی (SRF) از مشخصات فنی بسیار حیاتی هستند که باید در زمان خرید سلف الکترونیکی به آنها توجه ویژهای داشت.
دسته بندی و انواع مختلف سلفها

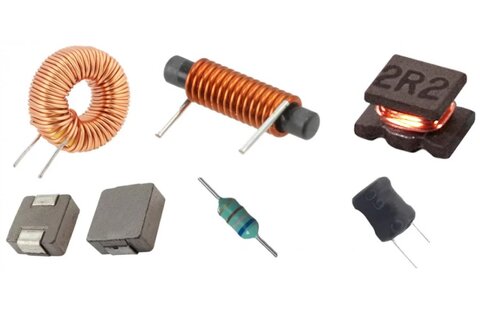

سلفها بر اساس نوع هسته، شکل ظاهری و فرکانس کاری به دستههای متفاوتی تقسیم میشوند. برخی از رایجترین انواع سلف به شرح زیر هستند:
سلفهای با هسته هوا که فاقد هسته مغناطیسی هستند و سیم پیچ روی یک قالب غیرمغناطیسی پیچیده میشود. این سلفها مقدار اندوکتانس کمتری دارند و تلفات هسته و اشباع مغناطیسی ندارند، اما همچنان تلفات سیمپیچ در آنها وجود دارد.
سلفهای با هسته فریت که به دلیل نفوذپذیری مغناطیسی بالای فریت، میتوانند مقدار اندوکتانس بیشتری را در ابعاد کوچکتر فراهم کنند. فریتها به دلیل مقاومت الکتریکی بالا، تلفات ناشی از جریانهای گردابی را نسبت به هستههای فلزی کاهش میدهند و برای کاربردهای فرکانس بالا مناسب هستند
سلفهای تروئیدال یا حلقوی که در آنها سیم پیچ به دور یک هسته دوناتی شکل پیچیده میشود. ساختار بسته هسته تروئیدی باعث میشود میدان مغناطیسی درون خود حلقه محبوس بماند. این ویژگی تداخل الکترومغناطیسی (EMI) با قطعات مجاور را به شدت کاهش میدهد و به همین دلیل در منابع تغذیه بسیار محبوب هستند.
سلفهای بشکهای یا دمبلی که سیم پیچ روی یک هسته فریت استوانهای با لبههای برجسته پیچیده میشود و معمولاً با یک روکش حرارتی پوشانده میشوند. این مدلها به دلیل سهولت در تولید و ابعاد مناسب، کاربرد بسیار زیادی در بردهای فیلتر و تغذیه دارند. بررسی قیمت سلف بشکه ای نشان میدهد که این قطعات علاوه بر کارایی خوب، بسیار اقتصادی هستند و انتخاب مناسبی برای تولیدات انبوه به شمار میروند.
کاربردهای اصلی سلف در مدارهای الکترونیکی
سلفها به دلیل رفتار خاص خود در برابر فرکانسهای مختلف، کاربردهای متنوعی در مهندسی برق دارند. یکی از اصلیترین کاربردها، فیلتر کردن نویزها است. در منابع تغذیه، نویزهای فرکانس بالا وجود دارند که میتوانند عملکرد قطعات حساس دیجیتال را مختل کنند. سلف مؤلفههای فرکانس بالای نویز را تضعیف میکند و معمولاً همراه با خازن برای تشکیل فیلترهای LC استفاده میشود.
کاربرد مهم دیگر سلف در مبدلهای ولتاژ DC به DC (مبدلهای باک و بوست) است. در منابع تغذیه سوئیچینگ، سلف به عنوان مخزن موقت ذخیره انرژی عمل میکند. با قطع و وصل شدن ترانزیستور سوئیچینگ، سلف انرژی را در خود ذخیره کرده و سپس آن را با ولتاژ متفاوتی به خروجی انتقال میدهد. سلف یکی از اجزای کلیدی مبدلهای سوئیچینگ است و نقش مهمی در دستیابی به بازده بالا ایفا میکند
همچنین، ترکیب سلف و خازن تشکیل مدارهای رزونانس یا مدارهای هماهنگی (Tuned Circuits) را میدهد. این مدارها میتوانند یک فرکانس خاص را از میان هزاران فرکانس دیگر فیلتر یا انتخاب کنند که اساس کار گیرندهها و فرستندههای رادیویی، تلویزیونی و مخابراتی است.
نکات کلیدی برای انتخاب و خرید سلف مناسب
برای اینکه سلف انتخابی شما در مدار بهترین کارایی را داشته باشد، باید چند فاکتور مهم را در نظر بگیرید. ابتدا مشخص کنید که مدار شما در چه فرکانسی کار میکند. برای فرکانسهای بسیار بالا، سلفهای هسته هوا یا هستههای خاص فریت نیاز است. برای منابع تغذیه و فرکانسهای پایینتر، سلفهای بشکهای یا تروئیدی مناسبتر هستند.
میزان جریان عبوری مدار فاکتور حیاتی بعدی است. اگر جریان مدار از جریان نامی سلف بیشتر شود، هسته سلف به مرحله اشباع میرسد. در حالت اشباع، اندوکتانس سلف به شدت افت کرده و این امر میتواند منجر به سوختن سایر قطعات یا خود سلف شود. مقاومت DC سیم پیچ (DCR) نیز نباید فراموش شود؛ سلفهایی با DCR بالا حرارت زیادی تولید میکنند و راندمان انرژی مدار شما را به شدت کاهش میدهند.
جمعبندی
سلفها با قابلیتهای منحصر به فرد خود در ذخیره سازی انرژی مغناطیسی و فیلتر کردن سیگنالهای فرکانس بالا، نقشی غیرقابل انکار در پایداری و کارایی مدارهای الکترونیکی ایفا میکنند. شناخت انواع سلف مانند مدلهای هسته فریت، تروئیدال و بشکهای به همراه درک مشخصات فنی آنها از جمله جریان اشباع و فرکانس خودرزونانسی، به طراحان کمک میکند تا انتخابهای هوشمندانهتری در پروژههای خود داشته باشند. با توجه به اهمیت کیفیت ساخت این قطعات در جلوگیری از بروز نوسان و کاهش تلفات حرارتی، انتخاب و خرید هوشمندانه از مراجع تخصصی تضمینی برای طول عمر و کارکرد بی نقص مدارهای الکترونیکی شما خواهد بود.
